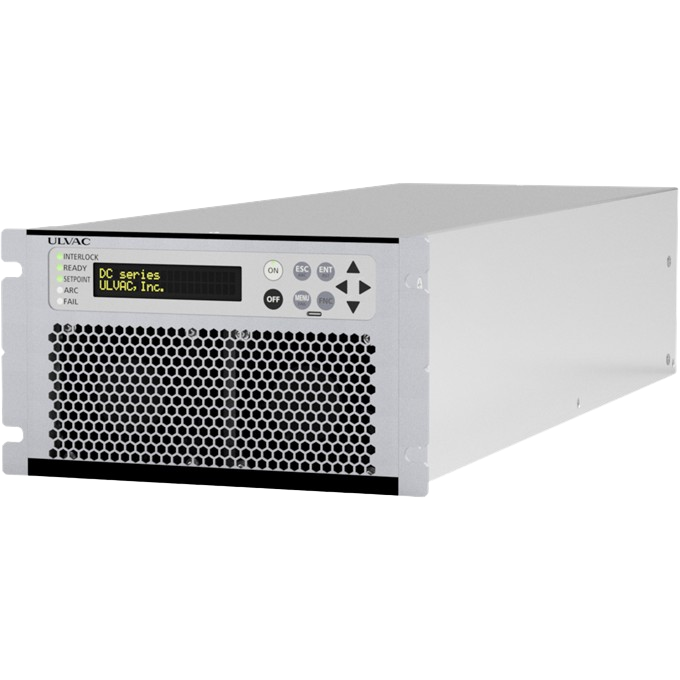

特長
- 豊富な高機能オプション
- 軽量・省スペース設計
- 出力電圧範囲は800V仕様とHV仕様をラインナップ（10/20kw：1000V / 2/4kw：900V）
- プラズマを熟知した出力制御
- 強制空冷方式のため冷却水が不要
- 優れたARC機能と高速ARC処理回路を搭載
- 最大12台（240kW）まで並列運転が可能（10/20kW製品のみ）
- CE、KC、SEMI F47、RoHSに対応
仕様
| DC-2-D | DC-4-D | DC-10-D | DC-10-DH | DC-20-D | DC-20-DH | |
|---|---|---|---|---|---|---|
| 入力仕様：入力電圧 | 3相 AC200V/220V | 3相 AC200V/220V | ３相AC208V | ３相AC208V | ３相AC208V | ３相AC208V |
| 入力仕様：入力容量 | 3.5kVA以下 | 6.2kVA以下 | 13.5kVA以下 | 13.5kVA以下 | 25kVA以下 | 25kVA以下 |
| 出力仕様：定格電力 | 2kW | 4kW | 10kW | 10kW | 20kW | 20kW |
| 出力仕様：定格電流 | 5A | 10A | 25A | 18A | 50A | 40A |
| 出力仕様：定格電圧 | 800V/900V* | 800V/900V* | 800V | 1000V | 800V | 1000V |
| 出力仕様：イグニッション電圧 | 1200V | 1200V | 1500V | 1500V | 1500V | 1500V |
| 制御：制御精度 | 設定値の±1% | 設定値の±1% | 定格出力の±0.5%以下または設定値の±1%以下のうちどちらか大きいほう 別途、高精度オプションもあり |
定格出力の±0.5%以下または設定値の±1%以下のうちどちらか大きいほう 別途、高精度オプションもあり |
定格出力の±0.5%以下または設定値の±1%以下のうちどちらか大きいほう 別途、高精度オプションもあり |
定格出力の±0.5%以下または設定値の±1%以下のうちどちらか大きいほう 別途、高精度オプションもあり |
| 制御：制御保証範囲 | 定格電力値の1-100% | 定格電力値の1-100% | 定電力制御 定格電力値の10-100% 別途、高精度オプションもあり |
定電力制御 定格電力値の10-100% 別途、高精度オプションもあり |
定電力制御 定格電力値の10-100% 別途、高精度オプションもあり |
定電力制御 定格電力値の10-100% 別途、高精度オプションもあり |
| 制御：外部制御 | Analog/Digital、シリアル通信（RS232CまたはRS485）、 EtherCAT（オプション） |
Analog/Digital、シリアル通信（RS232CまたはRS485）、 EtherCAT（オプション） |
Analog/Digital、シリアル通信（RS232CまたはRS485）、 EtherCAT（オプション） |
Analog/Digital、シリアル通信（RS232CまたはRS485）、 EtherCAT（オプション） |
Analog/Digital、シリアル通信（RS232CまたはRS485）、 EtherCAT（オプション） |
Analog/Digital、シリアル通信（RS232CまたはRS485）、 EtherCAT（オプション） |
| 並列運転 | 無 | 無 | 有 | 有 | 有 | 有 |
| 冷却方式 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 | 強制空冷 |
| 外形寸法（突起物を含まない） | W241×D610×H133（mm） | W241×D610×H133（mm） | W483×D630×H133（mm） | W483×D630×H133（mm） | W483×D630×H133（mm） | W483×D630×H133（mm） |
| 質量 | 15kg | 15kg | 29kg | 29kg | 36kg | 36kg |
| 適合規格 | CE、KC、SEMI F47、RoHS（欧州） | CE、KC、SEMI F47、RoHS（欧州） | CE、KC、SEMI F47、RoHS（欧州） | CE、KC、SEMI F47、RoHS（欧州） | CE、KC、SEMI F47、RoHS（欧州） | CE、KC、SEMI F47、RoHS（欧州） |
※通常は800V仕様、900V仕様はオプションとなります。
