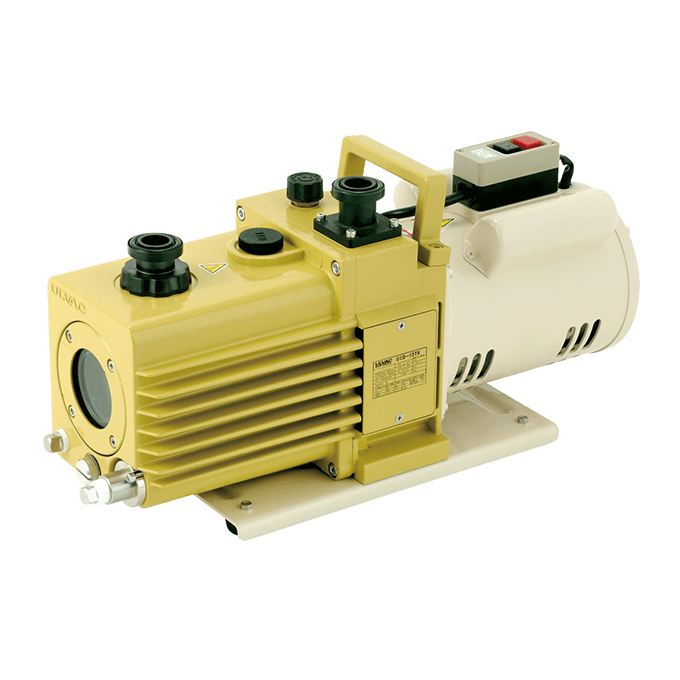

特長
- 接ガス部面に表面処理を施した、油回転真空ポンプのケミカルタイプ
- オイルフィルトレーションシステムに接続可能
- 低騒音で低振動
- 逆流防止機構の搭載により、停電などの影響で停止した際に、真空室への油の逆流を抑制
- 強制給油機構の搭載により、排気速度が安定
- 大気圧からの作動が可能
- 内部部品のノックピンによる連結及びフランジモータによりメンテナンスが容易
仕様
| GDC-051X | GCD-136X | GCD-201X | |
|---|---|---|---|
| 実効排気速度 | 50Hz：50L/min 60Hz：60L/min |
50Hz：135L/min 60Hz：162L/min |
50Hz：200L/min 60Hz：240L/min |
| 到達圧力※1 | G.V.Closed：0.67Pa G.V.Open：6.7Pa |
G.V.Closed：0.67Pa G.V.Open：6.7Pa |
G.V.Closed：0.67Pa G.V.Open：6.7Pa |
| 使用電動機 | 単相, 100V, 200W, 4P, 分相始動 | 単相, 100V, 400W, 4P, コンデンサ始動・運転 | 3相, 200V, 700W, 4P |
| 全負荷電流 | 50Hz：5.6A 60Hz：4.8A |
50Hz：7.7A 60Hz：6.1A |
50Hz：3.45A 60Hz：3.08A |
| 油量 | 500～800mL | 1,000mL | 1,100mL |
| 使用油 | SO-M | SO-M | SO-M |
| 質量 | 14.1kg | 25.4kg | 26.6kg |
| 吸気管径 | KF-25mm | KF-25mm | KF-25mm |
| 使用雰囲気温度範囲 | 7～40℃ | 7～40℃ | 7～40℃ |
| 最大寸法 | W165.5mm×L419mm×H222.7mm | W170mm×L493mm×H241.1mm | W170mm×L509.5mm×H241.1mm |
*1：到達圧力はピラニ真空計による測定値です。（マクラウド真空計による測定の場合、到達圧力が1.3Pa以下のポンプでは、1桁低い値になります。）
変換用の吸気管は別途購入いただき、お客様で交換くださいますようお願いいたします。
【対応規格/電圧】
| GCD-051X | GCD-136X | GCD-201X | |
|---|---|---|---|
| 1Φ100V | 標準 | 標準 | オプション対応 |
| 1Φ115V | 対応不可 | 対応不可 | 対応不可 |
| 1Φ200V | オプション対応 | オプション対応 注） | オプション対応 |
| 1Φ220V | オプション対応 | オプション対応 | オプション対応 |
| 1Φ230V | オプション対応 | 対応不可 | 対応不可 |
| 3Φ200V | 対応不可 | オプション対応 注） | 標準 |
*安全増防爆対応モータにつきましては、ご相談ください。
注）購入ロット条件あり （台数については、お問合せください）
