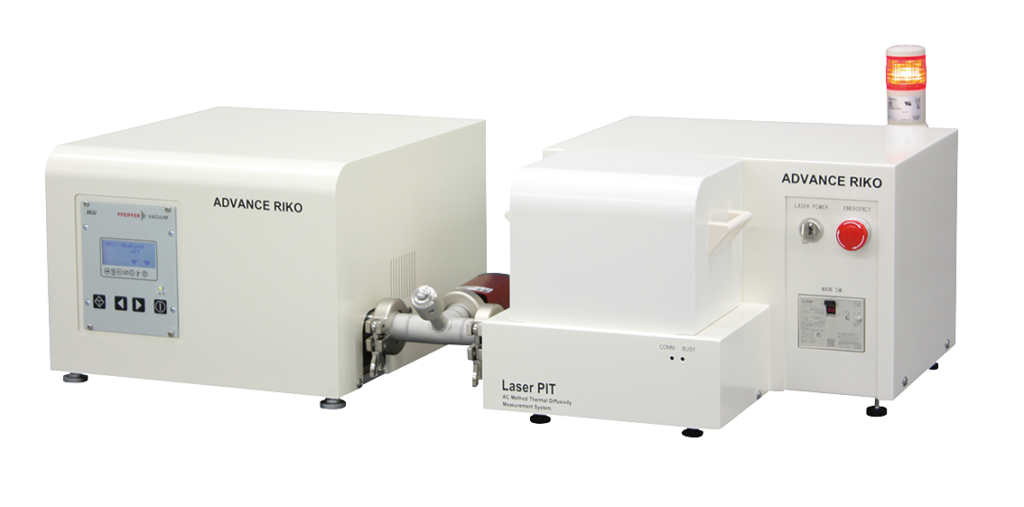

光交流法熱拡散率測定装置│アドバンス理工社製(LaserPIT)

※価格についてはお問い合わせください。

アドバンス理工社製の光交流法熱拡散率測定装置(LaserPIT)は、レーザ加熱AC法(Angstrom法)を用いて、フィルムや薄板、薄膜などの面内方向熱拡散率を高精度に測定できる装置です。厚さ3~500μmの自立シートや、基板上に成膜された厚さ100nm~1000nmの薄膜にも対応し、ダイヤモンドからポリマーまで幅広い材料に適用できます。測定は真空中で行い、専用ソフトで制御・解析が可能です。

特長

  • ダイヤモンドからポリマーまでの広範囲の薄板材料の面内方向熱拡散率測定が可能
  • 厚さ3~500μmの自立したシート、フィルム、線材、繊維など幅広い形態の材料に対応
  • 示差法により、基板上に成膜された厚さ100nm~1000nmの薄膜の熱伝導率が測定可能(※室温のみ)
  • 簡単な操作で測定可能
  • 専用ソフトウェアによる制御、測定および解析が可能
  • 本体はすべての光学、制御、計測システムをコンパクトに一体化

用途

  • CVDダイヤモンド、窒化アルミニウムなどの高熱伝導率薄板材料(厚さ<500μm)の熱拡散率/熱伝導率測定
  • 銅、ニッケル、ステンレスなどの金属薄板材料(厚さ<5μm)の熱拡散率/熱伝導率測定
  • ガラス、樹脂材料などの低熱伝導薄板材料(厚さ<500μm)の熱拡散率/熱伝導率測定
  • 異方性を有する高熱伝導率グラファイトシート(厚さ<100μm)、ポリイミドやPETなどの高分子フィルム(厚さ>5μm)の熱拡散率/熱伝導率測定
  • ガラス基板(厚さ30μm)上に成膜された窒化アルミニウム・酸化アルミニウム薄膜(厚さ0.03mm)の熱伝導率測定
  • ガラス基板(厚さ0.03mm)上に成膜されたDLC薄膜(厚さ>1μm)の熱伝導率測定
  • PET基板(厚さ0.1mm)上に成膜された有機色素薄膜(厚さ100~300nm)の熱伝導率測定
  • スパッタリング用各種ターゲット材料の評価

※測定条件については、材料・物性値により変動します。記載されている条件は目安です。

仕様

LaserPIT-R LaserPIT-M2
温度範囲 RT RT~200℃
AC電源 レーザダイオード(685nm、30mW) レーザダイオード(685nm、30mW)
試料寸法(自立した薄板) 幅2.5~5mm×長さ30mm×厚さ3~500μm 幅2.5~5mm×長さ30mm×厚さ3~500μm
試料寸法(基板上の薄膜) 幅2.5~5mm×長さ30mm×厚さ100nm~1000nm 幅2.5~5mm×長さ30mm×厚さ100nm~1000nm
測定周期 0.05~10/s 0.05~10/s
測定雰囲気 真空中 真空中
