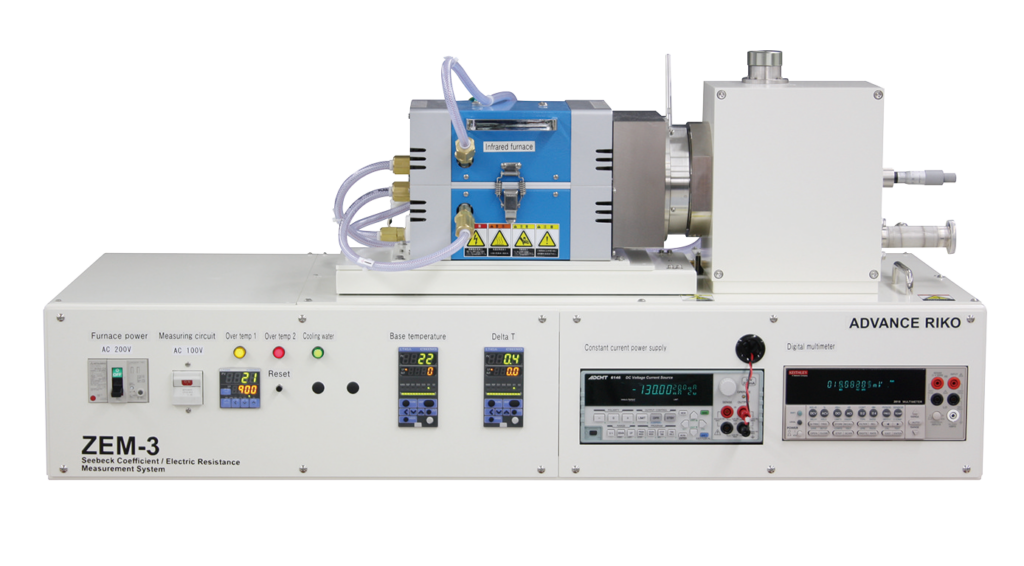

熱電特性評価装置│アドバンス理工社製(ZEM-3シリーズ)

※価格についてはお問い合わせください。

アドバンス理工社製の熱電特性評価装置(ZEM-3シリーズ)は、ゼーベック係数と電気抵抗率を同時に高精度で測定できる装置です。室温から高温(100℃~1000℃)までの広い温度範囲に対応し、半導体やセラミックス、金属など様々な熱電材料の評価に利用されています。測定は低圧ヘリウムガス中で行い、JIS規格(JIS R 1650-1、JIS R 1650-2)にも準拠しています。研究開発や品質管理に最適な装置です。

特長

  • 半導体系、セラミックス系、金属系と幅広い材料の熱電特性評価が可能
  • 温度制御性に優れた赤外線ゴールドイメージ加熱炉と温度差制御用マイクロヒータを採用
  • 測定はコンピュータ制御され、指定温度で各温度差ごとに測定、暗起電力の除去など自動測定が可能
  • オーミックコンタクト自動チェック機能(V-Iプロット)を標準装備
  • オプションアタッチメントにより、薄膜測定も可能
  • 高抵抗型にカスタム可能

仕様

ZEM-3L ZEM-3LW ZEM-3M8 ZEM-3M10 ZEM-3HR
温度設定範囲 測定温度ステップ及び温度差ステップ数 最大125 測定温度ステップ及び温度差ステップ数 最大125 測定温度ステップ及び温度差ステップ数 最大125 測定温度ステップ及び温度差ステップ数 最大125 測定温度ステップ及び温度差ステップ数 最大125
温度範囲 -80~100℃ -100~200℃ 50~800℃ 50~1000℃ 50~800℃/1000℃
試料寸法 角またはφ2~4mm×長さ5~22mm 角またはφ2~4mm×長さ5~22mm 角またはφ2~4mm×長さ5~22mm 角またはφ2~4mm×長さ5~22mm 角またはφ2~4mm×長さ5~22mm
測定雰囲気 低圧Heガス中(大気中) 低圧Heガス中(大気中) 低圧Heガス中(大気中) 低圧Heガス中(大気中) 低圧Heガス中(大気中)
抵抗測定範囲 50μΩ~100kΩ 50μΩ~100kΩ 50μΩ~100kΩ 50μΩ~100kΩ 50μΩ~10kΩ

※材料の材質および熱電対プローブとの接触による影響で、測定範囲が変わる場合がございます。

特許・規格

  • 熱電能:JIS R 1650-1
  • 抵抗率:JIS R 1650-2
