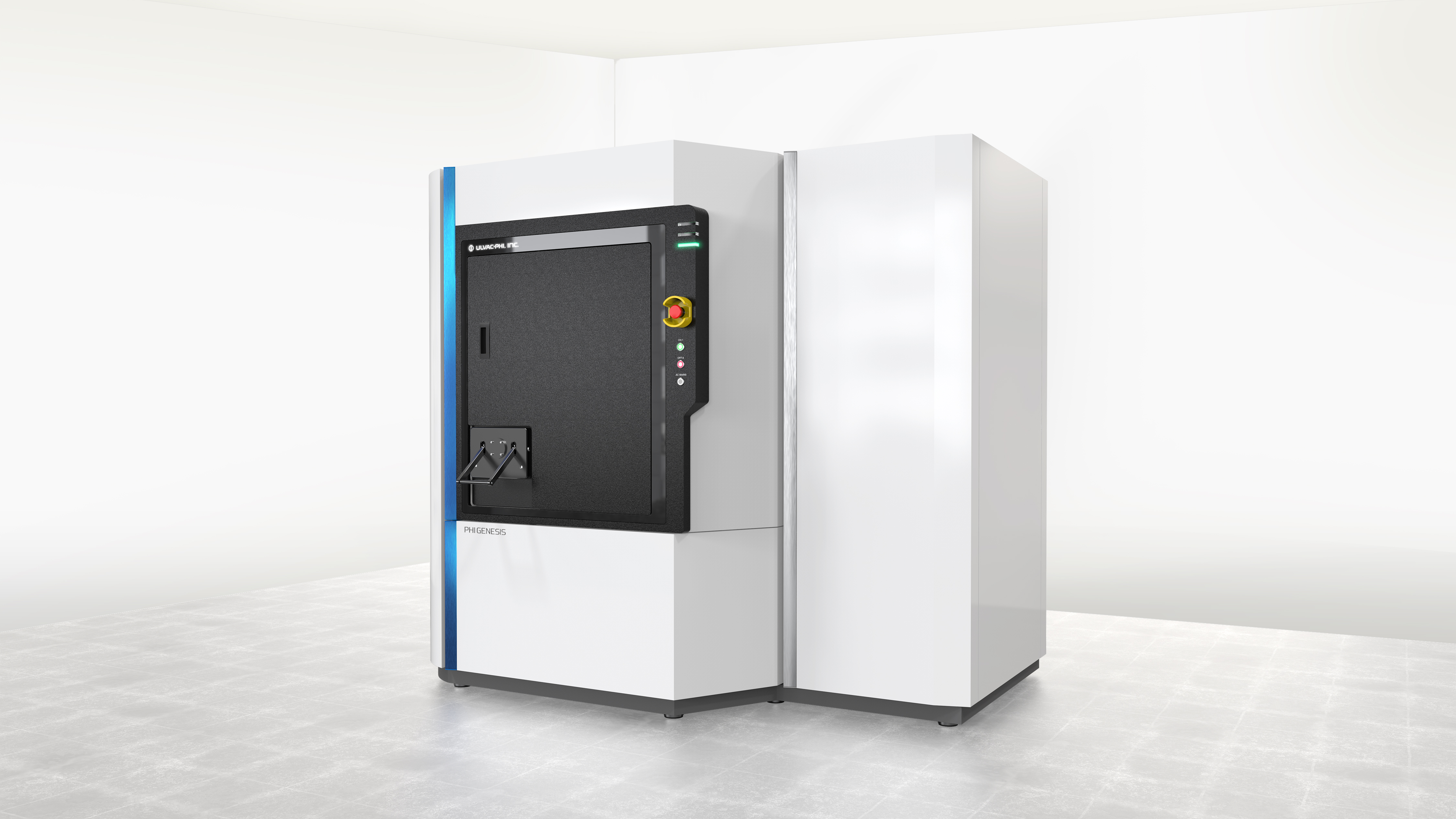

フルオート多機能走査型X線 光電子分光分析装置│アルバック・ファイ社製(PHI GENESIS)

※価格についてはお問い合わせください。

アルバック・ファイ社製のPHI GENESISは、全自動で多機能な走査型X線光電子分光分析装置(XPS)です。高感度・高分解能で金属や半導体、有機材料などの表面元素分析や化学状態分析、深さ方向プロファイル測定が可能です。自動試料交換やマッピング、エッチングなど多彩な機能を備え、操作も簡単です。

特長

PHI GENESISが生み出すアプリケーション

フルオート簡単な操作で高性能なXPSをシンプルなユーザーインターフェース(UI)で操作する新しいユーザーエクスペリエンス(UX)を提供します。
試料ホルダー写真上でのナビゲーションや、X線励起二次電子像(SXI)による正確な測定位置決定など、測定フローの可視化を実現。
シンプルで直感的なユーザーインターフェース(UI)によって、すべてのオプションを含む自動分析を行うことが可能。

アプリケーション例

PHI GENESISが生み出すアプリケーションは研究ニーズに合わせたオプションの選択が可能です。触媒、IoT、モーター、トライボロジー、バイオ産業、ライフサイエンス、高分子、セラミックス、金属、その他あらゆる固体材料やデバイスを対象とします。このうち、半導体、電池、有機デバイス、マイクロエレクトロニクスのオプションを用いた解析例を紹介します。

電池:AES・TransferVessel

  • LiPON/LiCoO2断面からのpA-AESリチウム化学マップ:LiPONは電子線照射に弱いことが知られています。PHI GENESISは高感度分析器を搭載しているため、低ビーム電流(300pA)でも短時間でAESケミカルマップを得ることが可能です。

半導体:HAXPES

  • GaNとGate酸化膜との界面測定:半導体デバイスは多数の元素を含む複雑な薄膜から構成されており、その開発には非破壊で界面情報を得ることが必要です。GaNとGate酸化膜との界面測定にはXPSではなくHAXPESによる測定が必須です。

有機デバイス:UPS・LEIPS・GCIB

  • UPS/LEIPSとAr-GBIBを用いたエネルギーバンドダイアグラムの変化:有機層におけるエネルギーダイアグラムの深度分布の測定

マイクロエレクトロニクス:HAXPES

マイクロエレクトロニクスにおいてもHAXPESを用いた測定が行われます。

フルオート簡単な操作

高性能なXPSをシンプルなユーザーインターフェース(UI)で操作する、まったく新しいユーザーエクスペリエンス(UX)を提供します。試料ホルダー写真上でのナビゲーションや、X線励起二次電子像(SXI)による正確な測定位置決定など、測定フローの可視化に加え、一連の操作を1つの画面で完結させる新しいソフトウェアです。

洗練されたユーザーインターフェース

シンプルで直感的、かつ使い勝手の良いユーザーインターフェース(UI)により、簡単な測定だけでなく、すべてのオプションを含む自動分析を行うことが可能です。

マルチテクニック・オプション

PHI GENESISが提供するすべての分析手法で、同一試料の複数手法によるシームレスな分析が可能です。LEIPSによる伝導帯からHAXPESによる内殻励起まで、PHI GENESISは従来のXPS装置を超えた新しい価値を生み出します。

オプションまで対応する自動分析

高性能なXPSに加え、HAXPES、UPS、LEIPS、REELS、AESなど、多彩なオプションの操作も一つのソフトウェアに統合しています。お客様の様々な分析ニーズに応えます。

高スループット大面積(平均情報)XPS

  • 試料導入室に試料ホルダーを置くと、自動で測定チャンバーに導入されます。
  • 試料ホルダーを、超高真空内のパーキングに複数保持することが可能です。
  • 80mm×80mm大型試料ホルダー(標準)の利用が可能です。
  • 粉末、凹凸のある試料、絶縁物、複雑な形状の試料も自動XPS分析可能です。
  • 新開発高感度アナライザーにより高スループット分析を実現します。
  • 他試料ホルダー:スタンダード試料ホルダー40mm×40mm、Tilt専用試料ホルダー

圧倒的な微小感度走査型XPS

PHI GENESISでは、微小な集光X線を試料に走査してSXI(Scanning X-Ray Image)を取得することができます。SXI上では微小な電極などから意図した多数のXPS測定点を指定することができ、各分析点からの光電子スペクトルを取得することが可能です。また、光電子イメージやライン解析などの測定領域もSXI上で簡単に指定することができます。

さらに向上した走査X線二次電子像(SXI)

5μmの小スポットX線ビームは、マイクロフォーカス考査XPSアプリケーションの新しい扉を開きます。改良されたX線源で取得したSXIは、20μm以下の微小電極も鮮明に映し出し、分析対象物の位置をより正確に決定することが可能です。

高スループット深さ方向分析

PHI GENESISは、高速デプスプロファイリングを可能にします。高感度走査型マイクロX線、高性能アルゴンイオンガン、信頼性の高い自己最適化デュアルビーム中和により、エッチング領域内の多点解析を含む全自動深さ方向分析を実現します。

非破壊深さ方向分析 AI Kα XPS+Cr Kα HAXPES

非破壊・高エネルギーのX線源を持つ硬X線光電子分光(HAXPES)を用いることで、従来のXPSより深い表面領域の情報を得ることが可能になりました。これにより、スパッタリングを行わずに、埋もれた界面の化学状態をより詳細に解析することが可能です。

ナノパーティクルの非破壊深さ方向分析

次世代透明発光材料として注目されている量子ドット(QD)は、直径約10~50nmの微小粒子です。このようなナノ粒子の深さ方向分析は、XPS(AI Kα X線)とHAXPES(Cr Kα X線)の異なる深さ情報から得ることが可能です。試料の凹凸にかかわらず、ナノ粒子の詳細で定量的な化学的情報を得るユニークな方法です。

仕様

PHI GENESIS
電力 200~230V AC 単相50A 50/60 Hz
接地 D種
圧縮空気 0.55Mpaから0.70Mpa
乾燥窒素 最大0.018Mpa
Arガス 99.9995%以上
温度 24℃±3℃
湿度 70%以下
発熱量 通常運転時⇒3,000W
ベーキング運転時⇒7,000W
搬入間口 最小幅1,400mm 最小高さ1,800mm
設置面積(標準) 3,300mm×3,400mm
設置面積(最大) 4,000mm×3,400mm

オプション

  • 紫外光電子分光分析(UPS)
  • 低エネルギー逆光電子分光分析(LEIPS)
  • 走査型オージェ電子分光分析(AES)
  • 反射電子エネルギー損失分光分析(REELS)
  • 非単色化Mg Kα線
  • Arモノマー/Ar-GCIBデュアルソースイオン銃
  • Ar-GCIBクラスターサイズ計測器
  • C60イオン銃
  • 光電子取込立体角制限アパーチャ
  • 試料加熱冷却機構
  • 4端子電圧印加機構
  • トランスファーベッセル
  • イントロ独立差動排気
  • Sample positioning system(SPS)
