用途
- 真空乾燥、脱ガス、脱泡、射出成型、真空含浸
- スパッタ、真空蒸着、ＣＶＤ、真空炉
- 真空パック、真空包装、ラベリング
- 脱泡、脱ガス
- 真空チャック、真空成形

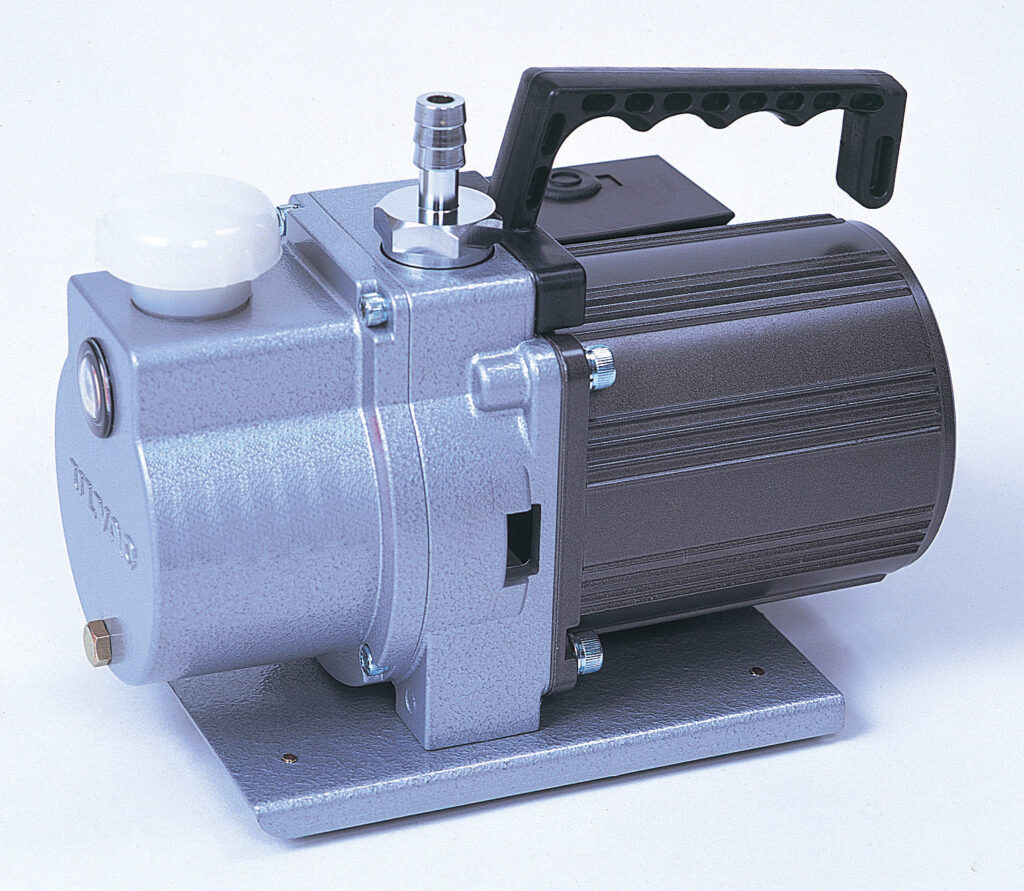

- 製品画像はメーカーより許可を得て掲載しています
特徴
- 低騒音・低振動
- 1段式方式：2段排気方式より安価
- 自動復帰型サーマルプロテクター内蔵
仕様
| G-5SA仕様 | G-25SA仕様 | G-50SA仕様 | G-101S仕様 | |
|---|---|---|---|---|
| 実効排気速度 | 50Hz：5L/min 60Hz：6L/min |
50Hz：20L/min 60Hz：24L/min |
50Hz：50L/min 60Hz：60L/min |
50Hz：100L/min 60Hz：120L/min |
| 到達圧力 | 100Pa | 9.3Pa | 9.3Pa | 9.3Pa |
| 使用電動機 | モータ出力：40W | 単相,100V,100W,4P,分相始動 | 単相,100V,200W,4P,分相始動 | 単相, 100V, 400W, 4P, コンデンサ始動・運転 |
| 全負荷電流 | 50Hz：3.7A 60Hz：3.0A |
50Hz：5.6A 60Hz：4.8A |
50Hz：6.4A 60Hz：5.9A |
|
| 油量 | 230mL | 230mL | 360mL | 1,200mL |
| 使用油 | SMR-100 | SMR-100 | SMR-100 | SMR-100 |
| 質量 | 4.5kg | 8.5kg | 11kg | 22kg |
| 吸・排気口径（メネジサイズ） | O.D.φ12mm×I.D.φ6mm (M20×P1), G3/4mm | O.D.Φ18mm×I.D.Φ14mm | O.D.Φ18mm×I.D.Φ14mm | O.D.Φ27×I.D.Φ20 |
| 使用雰囲気温度範囲 | 7～40℃ | 7～40℃ | 7～40℃ | 7～40℃ |
| 最大寸法 | 130mm(W) × 203mm(L) × 159.5mm(H) | 156mm(W)×284mm(L)×199.5mm(H) | 156mm(W)×341mm(L)×199.5mm(H) | 234mm(W)×500.5mm(L)×264mm(H) |
| 対応規格/電圧：標準 | RoHS対応/1φ100V | 1φ100V | 1φ100V | 1Φ100V |
| オプション | ー | 1Φ200V・1Φ220V・1Φ230V | 1Φ200V・1Φ220V・1Φ230V | 1Φ200V |
