特長
- 低騒音で低振動
- 強制給油機構の搭載により、排気速度が安定しています。
- 大気圧からの作動が可能です。
- 2段排気方式は、1段排気方式より低い圧力（良い真空）
- 内部部品のノックピンによる連結及びフランジモータによりメンテナンスが容易です。
- 逆流防止機構の搭載により、停電などの影響で停止した際に、真空室への油の逆流を抑制します。
仕様

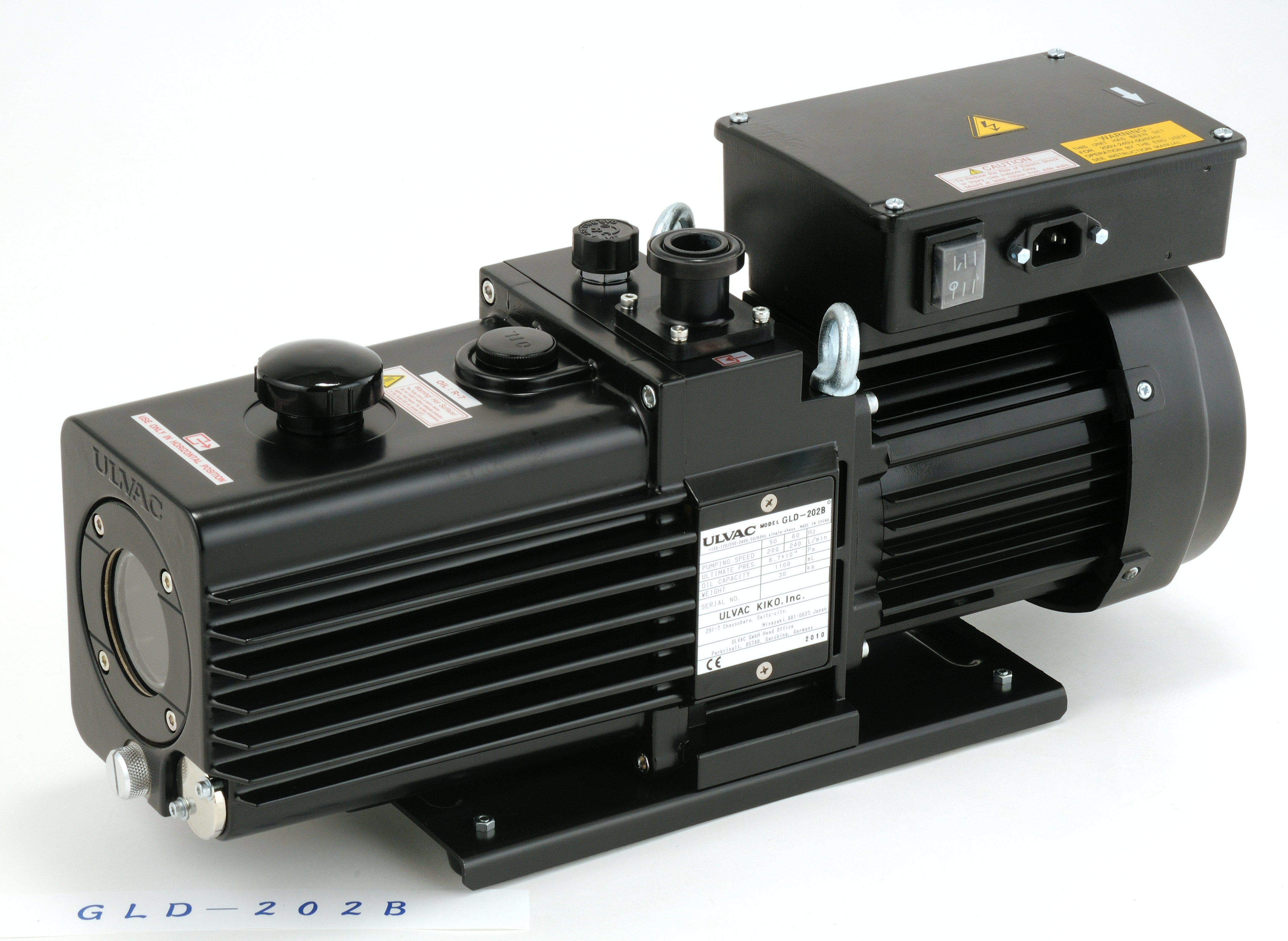

| GLS-051 | GLD-051 | GLD-040 | GLD-137AA※1 | GLD-137CC※1 | GLD-202AA※1 | GLD-202BB※1 | GLD-280A※1 | |
|---|---|---|---|---|---|---|---|---|
| 実行排気速度 | 50Hz⇒50L/min 60Hz⇒60L/min |
50Hz⇒50L/min 60Hz⇒60L/min |
50Hz⇒40L/min 60Hz⇒48L/min |
50Hz⇒135L/min 60Hz⇒162L/min |
50Hz⇒135L/min 60Hz⇒162L/min |
50Hz⇒200L/min 60Hz⇒240L/min |
50Hz⇒200L/min 60Hz⇒240L/min |
50Hz⇒280L/min 60Hz⇒336L/min |
| 到達圧力 | 9.3Pa | 0.67Pa（GV closed）、6.7Pa（GV Open） | 0.67Pa（GV closed）、6.7Pa（GV Open） | 0.67Pa（GV closed）、6.7Pa（GV Open） | 0.67Pa（GV closed）、6.7Pa（GV Open） | 0.67Pa（GV closed）、6.7Pa（GV Open） | 0.67Pa（GV closed）、6.7Pa（GV Open） | 0.67Pa（GV closed）、6.7Pa（GV Open） |
| 使用電動機 | 単相、100V、200W、4P、分相始動 | 単相、100V、200W、4P、分相始動 | 単相、100-120V/200-240V、200W、4P、コンデンサ始動・運転 | 3相、200-240V/380-460V、400W、4P | 単相、100-120V/200〜240V、400W、4P、コンデンサ始動・運転 | 3相、200-240V/380-460V、550W、4P | 単相、100-120V/200-240V、550W、4P、コンデンサ始動・運転 | 3相、200-240V/380-460V、750W、4P |
| 全負荷電流（A) | 50Hz⇒5.6 60Hz⇒4.8 |
50Hz⇒5.6 60Hz⇒4.8 |
50Hz⇒4.2(100V),4.4(110V),4.6(115V),5.05(120V), 2.1(200V),2.2(220V),2.3(230V),2.6(240V) 60Hz⇒3.6(100V),3.4(100V),3.4(115V),3.6(120V), 1.8(200V),1.7(220V),1.7(230V),1.8(240V) |
50Hz⇒2.10(200V),2.20(220V),2.30(230V), 2.50(240V),1.30(380V),1.30(400V),1.40(415V) 60Hz⇒2.00(200V),1.90(220V),1.90(230V),2.00(240V), 1.10(380V),1.10(400V),1.15(440V),1.20(460V) |
50Hz⇒6.8(100-120V)3.5(200-240V) 60Hz⇒5.8(100-240V)2.9(200－240V) |
50Hz⇒3.0(200V),3.1(220V),3.3(230V), 3.6(240V),1.8(380V),1.9(400V),2.0(415V) 60Hz⇒2.7(200V),2.7(220V),2.7(230V),2.8(240V) ,1.5(380V),1.6(400V),1.7(440V),1.7(460V) |
50Hz⇒8.2(100-120V)4.1(200-240V) 60Hz⇒7.9(100-240V)3.9(200－240V) |
50Hz⇒3.6(200V),3.7(220V),4.0(230V),4.2(240V) ,2.1(380V),2.3(400V),2.4(415V) 60Hz⇒3.3(200V),3.2(220V),3.2(230V),3.2(240V) ,1.9(380V),1.9(400V),1.9(440V),2.0(460V) |
| 油量 | 400〜700ml | 500〜800ml | 550〜800ml | 1000ml | 1000ml | 1100ml | 1100ml | 700〜1100ml |
| 使用油 | SMR-100 | SMR-100 | R-2 | SMR-100 | SMR-100 | SMR-100 | SMR-100 | R-72 |
| 重量 | 12.9Kg | 13.9Kg | 16.0Kg | 26.0Kg | 29.0Kg | 29.0Kg | 31.0Kg | 34.5Kg |
| 吸気管径 | KF-25 | KF-25 | KF-25 | KF-25 | KF-25 | KF-25 | KF-25 | KF-25 |
| 使用雰囲気温度範囲 | 7〜40℃ | 7〜40℃ | 7〜40℃ | 7〜40℃ | 7〜40℃ | 7〜40℃ | 7〜40℃ | 7〜40℃ |
| 最大寸法 | W165.5mm×L361mm×H222.5mm | W165.5mm×L395mm×H222.5mm | W150mm×L427mm×H227.5mm | W170mm×L485.5mm×H240.0mm | W170mm×L487.5mm×H249.5mm | W170mm×L513.5mm×H240.0mm | W170mm×L515.5mm×H249.5mm | W181mm×L536mm×H269mm |
| RoHS対応 | ● | ● | ● | ● | ● | ● | ● | ● |
※1 電源プラグおよび電源コードは付属しておりません。
