特長
高い排気能力
排気時間短縮、安定性向上、並列排気時の感度向上、応答性向上
- ULTRAフローで5L/secのヘリウム排気速度を実現。バックグラウンド(BG)を早く下げ、かつ安定して低く抑えられます。
- 真空設備など外部の排気系と同時接続した場合にはリークディテクタへのヘリウム導入量が増えることで、より小さな漏れ量を検出し易くなります。
利便性の高いタブレット型コントローラ
本体とのワイヤレスリモート制御機能を標準搭載
- 7インチ画面タブレット型コントローラを採用。コントローラは本体から完全に分離しており使用方法に合わせた最適なレイアウトが可能です。
- 有線・無線での使用が可能となります。
直感的に使用できるテスト画面
必要な情報が伝わるシンプルなテスト画面
- 操作頻度が高いテスト開始/終了は、普段使い慣れている記号(▶/■）が配置され初めて使用される場合も簡単に、使い慣れてからも確実な操作が可能です。
優れたメンテナンス性
作業を行い易い設計
- 本体パネルは工具不要で簡単に取外しができます。
- コントローラに実際の作業手順動画も搭載されています。動画を表示しながら作業を行うことができますので、初めて作業を行う場合も安心です。
用途
- 配管や部品など各種部品の漏れ検査
- 真空装置の気密性検査
- 自動車部品、空調部品、熱交換器部品の製品漏れ検査
- 食品、医薬品などのパッケージ密閉性検査
- ヘリウム、水素の流量、透過量の計測
仕様

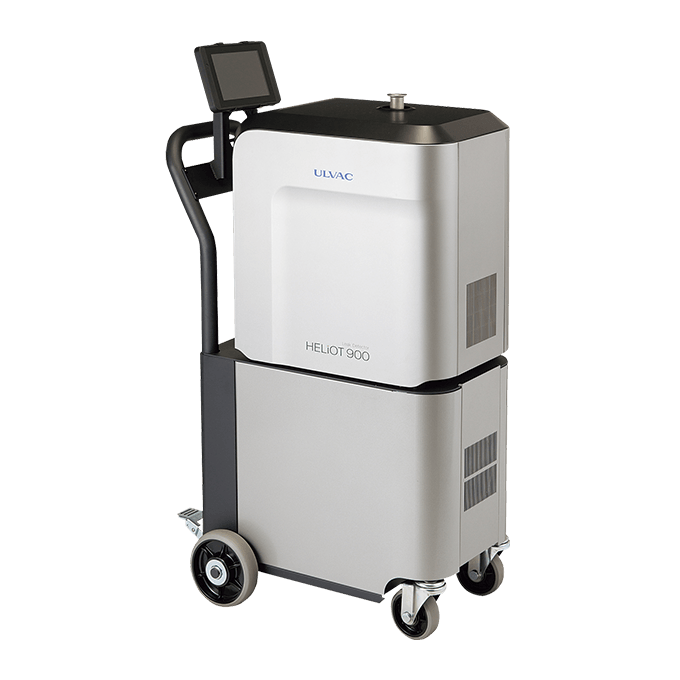

HELIOTシリーズ
| HELIOT901W1 | HELIOT901D2 | HELIOT904W2 | HELIOT904D3 | HELIOT904D4 | |
|---|---|---|---|---|---|
| 検出ガス | ヘリウム（He）、水素（H2） | ヘリウム（He）、水素（H2） | ヘリウム（He）、水素（H2） | ヘリウム（He）、水素（H2） | ヘリウム（He）、水素（H2） |
| 最小可検リーク量 （He） |
<5×10-13 Pa・m³/sec | <5×10-13 Pa・m³/sec | <5×10-13 Pa・m³/sec | <5×10-13 Pa・m³/sec | <5×10-13 Pa・m³/sec |
| リーク量表示範囲 （He） |
ULTRA：0.01×10-12～10-6 FINE：0.01×10-10～10-5 GROSS：0.01×10-8～10-3 |
ULTRA：0.01×10-12～10-6 FINE：0.01×10-10～10-5 GROSS：0.01×10-8～10-3 |
ULTRA：0.01×10-12～10-6 FINE：0.01×10-10～10-5 GROSS：0.01×10-8～10-3 |
ULTRA：0.01×10-12～10-6 FINE：0.01×10-10～10-5 GROSS：0.01×10-8～10-3 |
ULTRA：0.01×10-12～10-6 FINE：0.01×10-10～10-5 GROSS：0.01×10-8～10-3 |
| リーク量表示範囲 （水素） |
0.01×10-8～10-5 Pa・m³/sec | 0.01×10-8～10-5 Pa・m³/sec | 0.01×10-8～10-5 Pa・m³/sec | 0.01×10-8～10-5 Pa・m³/sec | 0.01×10-8～10-5 Pa・m³/sec |
| テストポート排気速度（He） | ULTRA：5、FINE：1 L/sec | ULTRA：5、FINE：1 L/sec | ULTRA：5、FINE：1 L/sec | ULTRA：5、FINE：1 L/sec | ULTRA：5、FINE：5 L/sec |
| 最大接続圧力 | ULTRA<2、FINE<100、GROSS<1200 Pa | ULTRA<2、FINE<100、GROSS<1200 Pa | ULTRA<2、FINE<100、GROSS<1200 Pa | ULTRA<2、FINE<100、GROSS<1200 Pa | ULTRA<2、FINE<100、GROSS<1200 Pa |
| 主排気ポンプ排気速度 | 31 L/sec（ターボ分子ポンプ） | 31 L/sec（ターボ分子ポンプ） | 31 L/sec（ターボ分子ポンプ） | 31 L/sec（ターボ分子ポンプ） | 31 L/sec（ターボ分子ポンプ） |
| 粗引きポンプ排気速度（50Hz/60Hz） | 30 / 36 L/min（油回転真空ポンプ） | 90 / 108 L/min（スクロールドライ真空ポンプ） | 135 / 162 L/min（油回転真空ポンプ） | 250 / 300 L/min（スクロールドライ真空ポンプ） | 500 / 600 L/min（スクロールドライ真空ポンプ） |
| 消費電力 | 600 VA | 500 VA | 1100 VA | 650 VA | 1150 VA |
| 入力電圧 | 100～120V または 200～240V | 100～120V または 200～240V | 100～120V または 200～240V | 100～120V または 200～240V | 100～120V または 200～240V |
| テストポート形状 | NW25（ISO） | NW25（ISO） | NW25（ISO） | NW25（ISO） | NW25（ISO） |
| 起動時間 | <2 分 | <2 分 | <2 分 | <2 分 | <2 分 |
| 重量 （フロアカート付き） |
約33 kg（約46 kg） | 約37 kg（約50 kg） | 約79 kg | 約74 kg | 約96 kg |
| 外部インターフェース | RS232C、RS485、アナログDC出力、デジタル入出力 | RS232C、RS485、アナログDC出力、デジタル入出力 | RS232C、RS485、アナログDC出力、デジタル入出力 | RS232C、RS485、アナログDC出力、デジタル入出力 | RS232C、RS485、アナログDC出力、デジタル入出力 |
| 表示言語 | 日本語、英語、韓国語、中国語（簡体字/繁体字）、ドイツ語、スペイン語、ロシア語 | 日本語、英語、韓国語、中国語（簡体字/繁体字）、ドイツ語、スペイン語、ロシア語 | 日本語、英語、韓国語、中国語（簡体字/繁体字）、ドイツ語、スペイン語、ロシア語 | 日本語、英語、韓国語、中国語（簡体字/繁体字）、ドイツ語、スペイン語、ロシア語 | 日本語、英語、韓国語、中国語（簡体字/繁体字）、ドイツ語、スペイン語、ロシア語 |
| 適合規格 | CE、IP30 | CE、IP30 | CE、IP30 | CE、IP30 | CE、IP30 |
| 使用環境温度 | 10～40℃（結露なきこと） | 10～40℃（結露なきこと） | 10～40℃（結露なきこと） | 10～40℃（結露なきこと） | 10～40℃（結露なきこと） |
オプション部品（共通）
スニッファーユニット
※ホース長さは1m～10ｍの1m単位でご指定ください
| ASユニット | BSユニット | BTユニット | |
|---|---|---|---|
| 検出ガス | ヘリウム（He） | ヘリウム（He） | ヘリウム（He） |
| リーク量表示範囲 | 0.01×10-8 ～ 10-5 Pa・m³/sec | 0.01×10-7 ～ 10-3 Pa・m³/sec | 0.01×10-7 ～ 10-3 Pa・m³/sec |
| 吸込み量 | <0.03 SLM | 約3 SLM | 約3 SLM |
| 吸込み口形状 | ハンディプローブ | ハンディプローブ | Φ6mmホース継手 |
| 付属ホース長 | 1～10 m（1m単位で指定） | 1～10 m（1m単位で指定） | 1～10 m（1m単位で指定） |
カート・ケース
-
フロアカート（対象機種：901）
-
コントローラ収納ボックス（フロアカートオプション／対象機種：901、904）
-
キャリーケース（対象機種：901、※フロアカート仕様は収納不可）
オイルミストトラップ
- W2用オイルミストトラップ
コントローラ周辺機器
- コントローラコントローラケーブルセット（5m）
- コントローラ充電器（入力電圧：100～240V）
- コントローラ用バッテリー
- バッテリー充電器
- 絶縁手袋対応タッチペン
- セキュリティワイヤーセット（切断アラーム付きワイヤー+本体取付金具※錠は含まず)
- ダイヤル錠（管理者用マスターキー付き）
校正リーク
- メンブレン型校正リーク（対応リーク量範囲：10-7 ～ 10-10 Pa・m³/sec）
- チャネル型校正リーク（対応リーク量範囲：10-4 ～ 10-6 Pa・m³/sec）
周辺機器
-
L型手動バルブ（NW25-NW25）
-
ヘリウムスプレーガン
-
減圧弁（日本国内ヘリウムボンベ用）
-
テストチャンバー（内寸Φ96mm×H30mm）
-
ボンビングタンク（内寸Φ95.5mm×H160mm、使用圧力：<0.5MPa・G）
インターフェース関連
-
I/Oコネクターセット（Res.Out、EXT.I/O用）
-
信号変換器（300シリーズ用）
-
電源変換ケーブル（700シリーズ用、300シリーズ用）
消耗品
- イオンソース
- ピラニ真空計測定子
- マイクロセパレータ（BS、BT用）
- 空冷ファンフィルタ（パネル用・電気系用）
- ベントラインフィルタ
- オイルミストトラップエレメント（W1内臓オイルミストトラップ(OMT）用）
- 真空ポンプオイル（W1用、W2用）
ドキュメント
- トレーサビリティ説明書
- 一般校正試験証明書
- 取扱説明書（CD-R、冊子（普通紙・無塵紙））
