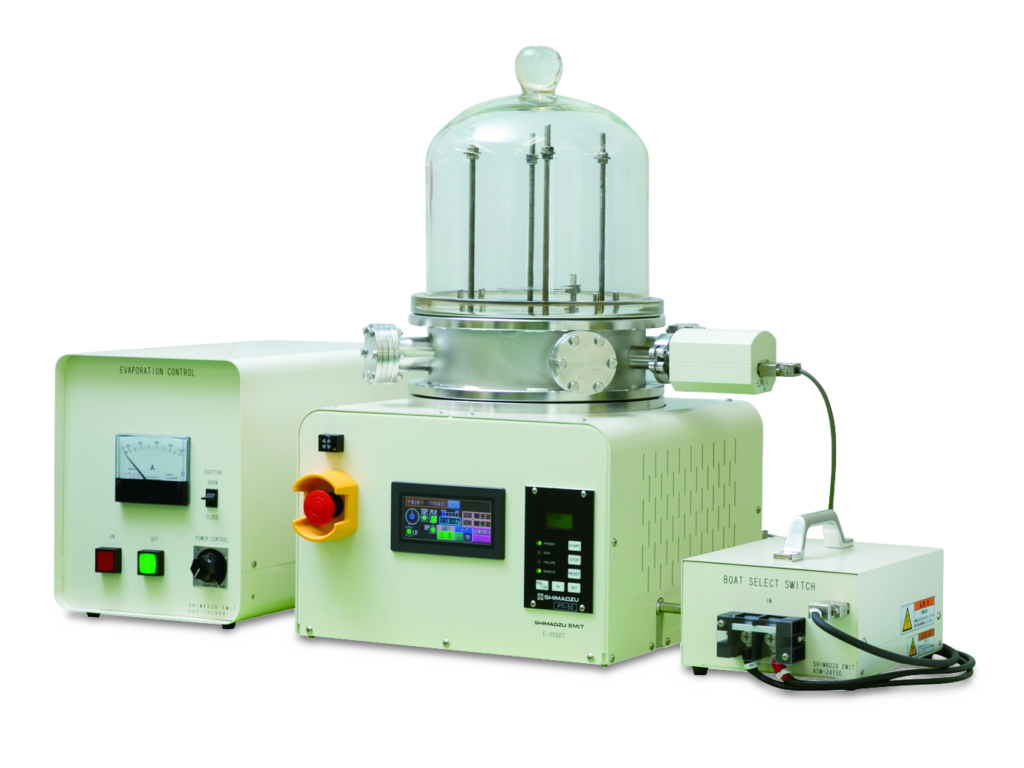

卓上型全自動制御真空蒸着装置│島津産機システムズ社製(E-250DT)

※価格についてはお問い合わせください。

シンプルな機構で手軽に操作ができ、本格的な真空蒸着が行行えます。
理化学実験用、表面分析試料作成用、小規模生産用など広い分野でご利用いただけます。

特長

  • 全自動制御となりますので真空装置の操作および、蒸着経験の有無に関わらずどなたでも仕上がりが均一になります。
  • ワーク(試料)と蒸着材料の脱着以外はスタートボタンを押すのみの簡単操作です。
  • タッチパネルで装置の状態を色分け表示していますので確認が行い易いです。
  • 蒸着の条件がデジタル値となるので正確なデータを収集することが可能です。
  • インターロック、アラーム機能による誤操作防止と安全確保。
  • エラー対処内容がタッチパネルに表示され復旧作業をサポートします。
  • 電気のみで圧空や冷却水を必要としません。
  • 机上やドラフトチャンバー内に設置が可能なコンパクトサイズとなります。

仕様

型式  E-250DT
 蒸着性能
形成膜 金属等
膜厚分布 ø50mm area±5%
ø100mm area±10%
蒸着方式 抵抗加熱方式
蒸着電源 AC10V 100A(Max)
蒸着制御 電圧制御
ボート切替器 別置き
基盤性能
サイズ ø100mm以下
回転機構 無し
排気性能
主ポンプ ターボ分子ポンプ(50 L/s)
補助ポンプ 油回転真空ポンプ(160L/min)
到達圧力 1.0E-4Pa order(1 hour)
ポンプ排気 許容排気口圧力 20kPaG以下
電 源 AC200V、1ø、50 / 60Hz、1.7KVA(1 電源)
AC200V、1ø、50 / 60Hz、2.7KVA(2 電源)
アース D種接地
重 量 装置本体 : 48kg
油回転真空ポンプ : 25kg
蒸着電源 : 26kg
ボート切替器 : 4kg
設置面積 本体 : W400×D400×H670mm(ベルジャ ø250×H330)
蒸着電源 : W260×D415×H320mm
ボート切替器 : W200×D320×H115mm
オプション SUS ベルジャ
膜厚モニター
ボート切替器
